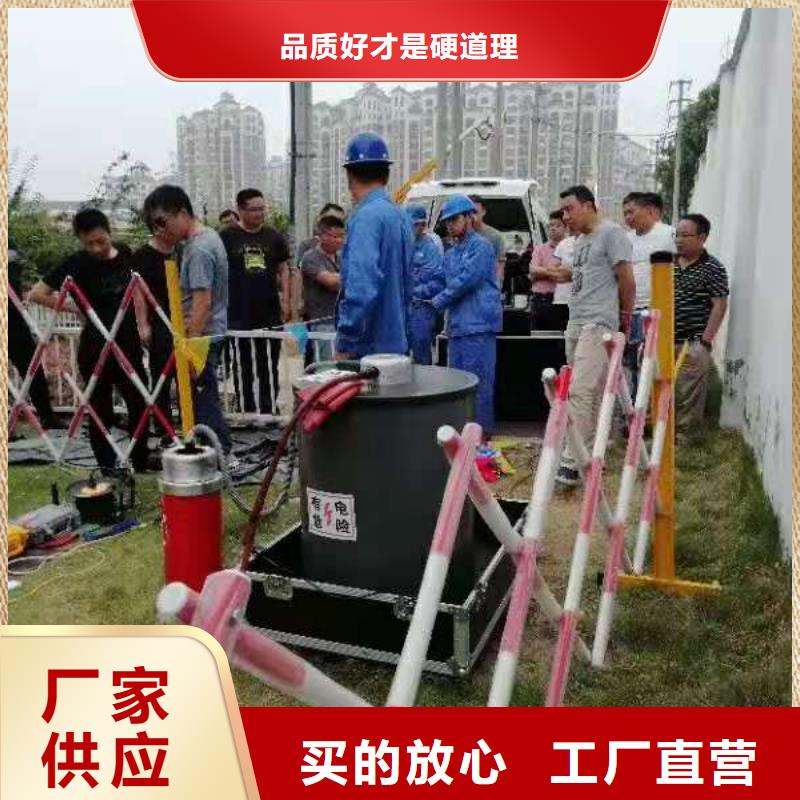

振荡波局放耐压试验系统电缆振荡波局放测试系统 系统简介：TH系列是集成式局部放电定位系统，主要用于中压电缆的局放诊断。系统测试频率为20Hz 到1000Hz的阻尼交流电压（DAC）。系统在测试过程中产生的阻尼交流电压可达60KV，并结合先进的系统硬件与系统软件来进行诊断。主要包括： 的电晶体技术和激光控制技术，如高压电晶体开关； 电子元件，数字式信号处理，如高压电晶体开关、高压源； - 数字式信号处理器和过滤器，数据采集装置A/D转换器不低于16Bit- 一体化软件，可兼容其它同类厂家数据，自动导出报告 高压单元，能产生振荡波高压信号，高压产生器可以产生0-60KV的任意值高压；对局放信号距离定位无盲区的局放测试装置，无盲区，能对250m以下电缆进行局放定位；控制用笔记本电脑1台；操作软件（中/德/英文版）；外部控制单元；分析软件（中/德/英文版）；无局放高压连接线7.5米一条，并具备防脱落设计；电源线、接地线、校验线、急停线；系统电压下局放量小于1pC 。局放分析软件无限制安装，可以任意电脑安装分析，兼容各同类厂家数据分析,同时具备内置TDR校正测试功能，含超低频VLF功能，双端测量分析功能，可任意选择分析相位区间测试报告一键自动生成 ，测试结束后及自动生成测试报告

振荡波局放耐压试验系统 测试回路包括:1.1.1 硬件 TH 主要由两部分构成 高压单元：高压线圈、高压分压器、高压开关、局放耦合电容、耦合单元以及局放探测器。 控制单元：笔记本单元主要用于控制测试程序、分析测试数据和保存测试数据，外部连接高压 ，控制开关用于控制高压加压。将系统接地后并内部连接，然后与被测电缆相连。 1.2 软件 TH 软件主要构成如下： TH 测试分析软件，是用户操作的主界面；该软件是由笔记本电脑控制的。 该软件可以进行下述操作： - 定义测试对象； - 校准测试电路； - 加压测试； - 测试并保存测试数据； TH 浏览软件内置于系统中，但也可以根据客户要求将该软件单机独立安装。该软件的主要用途如下： - 显示并管理测试数据，生成测试报告； - 利用脉冲反射仪分析测试数据； - 生成测试报告； - 生成数据库特征。 TH 用户界面是由鼠标和键盘控制。屏幕上每个键都标注了相应功能。每个处于活动状态的功能键都是能进行相应的功能操作或直接进入下一个操作界面。点击“Esc”键就会返回到 TH 系统起始界面。 TH 软件的界面显示以及功能可以归纳如下： 被测电缆：定义被测电缆系统参数； 测试校准：启动并执行测试电路的校准； 测试操作：通过测试以及数据的保存来对电力电缆进行现场诊断； 浏览报告：分析数据并生成测试报告。

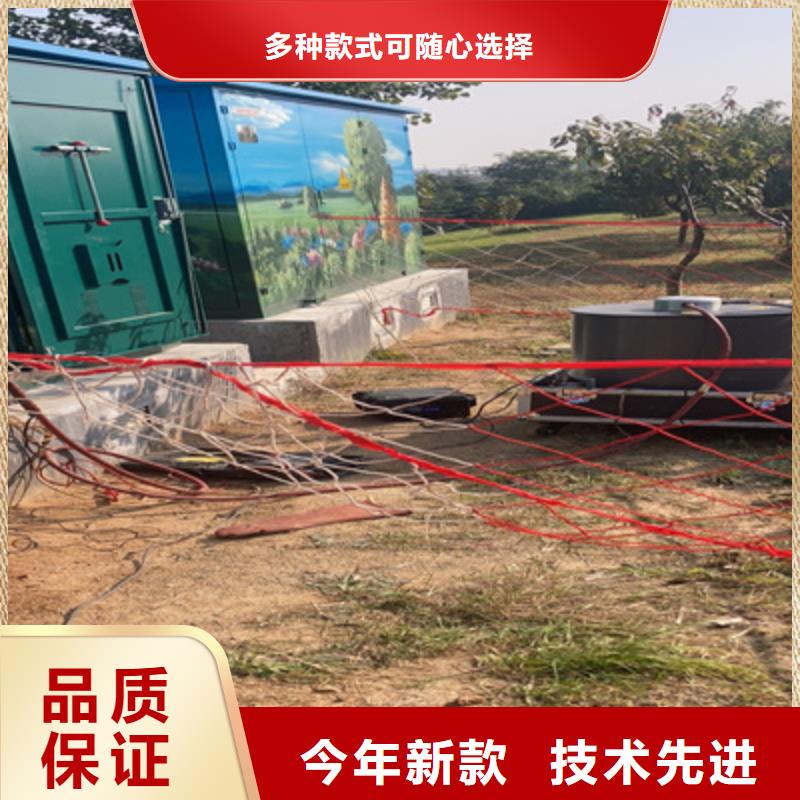

振荡波局放耐压试验系统连接与控制 接地 牢固以及清洁的接地端对于操作的以及测试结果的度都是十分必要的。我们强烈建议使用配备的接地电缆接地螺丝与测试端连接。 4.2 连接面板 连接面板上电源线插口位置如图所示，注意要 使用设备配备的电源线接通电源。 启动系统前请连接外部控制开关，如图所示。电源开关位于电源插口上方，保险盒位于电源开关和电源插口之间。更换保险丝时，一定要确保替换的保险丝与原保险丝型号、电流等级完全相同4.2.2 连接笔记本电脑 高压单元与已预装控制软件笔记本的连接方式是通过网线直连。 1) 启动OHV 系统高压单元 2) 启动笔记本电脑， 3) 双击桌面的图标 (名称)，启动测试软件即可。连接测试电缆 图为测试电路连接示意图，其中包括: 被测电缆：执行测试或校准时，被测电缆要与电网断开，并两端悬空。 系列高压单元：银色上外盖是系统的高压端，应谨慎处理。 高压控制开关：必须启动高压控制开关才能电缆加压高压控制开关测试。 电缆连接：由于为高压测试，接地和测试电缆一定要正确连接，且固定不松动。
