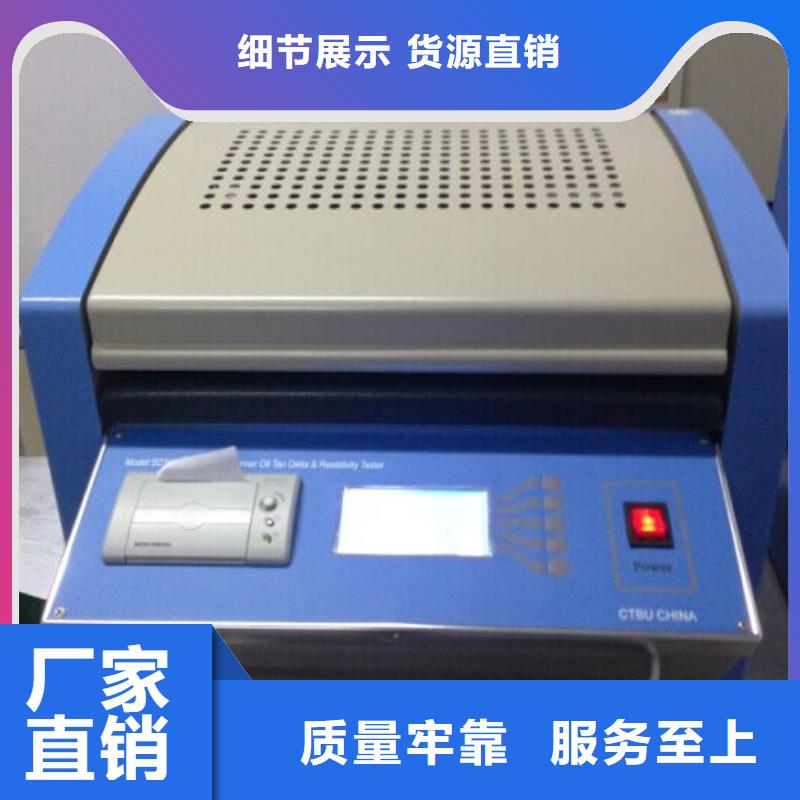

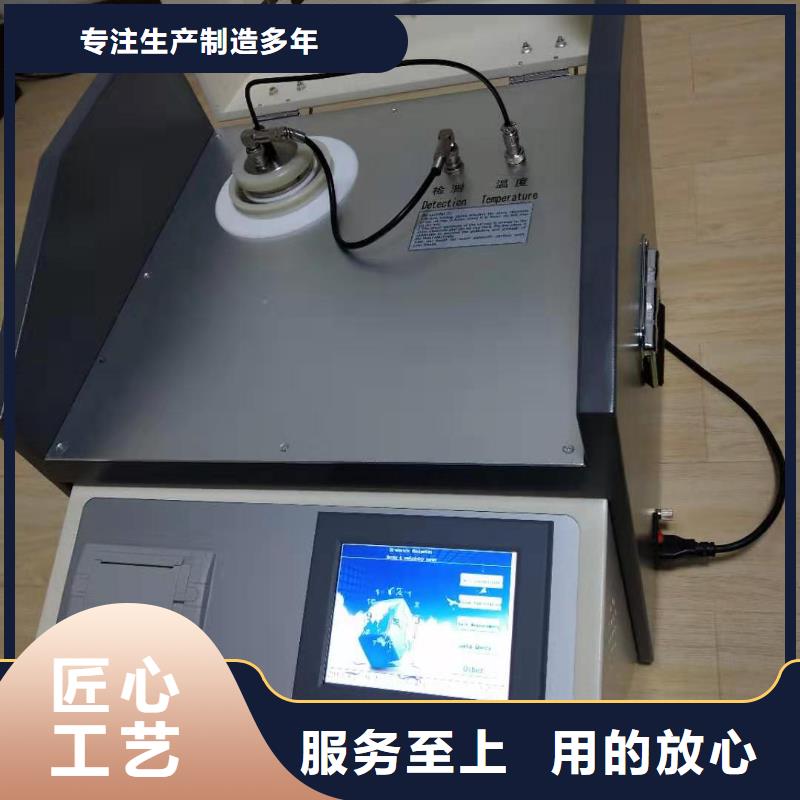

介质损耗测试仪菜单操作详细说明?时间设置附属菜单-1?数据管理附属菜单-2附说明：时间、日期为该数据组测试时的实时时间；测试项目的设定在“参数设定”中设置。?数据管理附属菜单附属菜单-3附说明：HV为测试电压，Tt为测试时的温度状态。?参数设定附属 附属菜单-4附说明：1)预设温度设置方法：该设置项一般设置为“90℃”，温度100℃；直接点击“90℃”文字上，按“↑、↓”进行温度设置。用途：于“加热测试时”，加热到设定预设温度时，停止加热，然后恒温；于“自动测试”时，当温度加热到预设温度时，设备将进行自动测试。2)恒温条件设置方法：该设置项一般设置为“外电极”，直接点击“外电极”或其它条件文字上，按“↑、↓”进行恒温条件切换。用途：这是基于预设温度下的另一外加条件，此条件分：外电极、内电极及平均温三种；外电极：该电极为加压极上的温度，为为接近油温的温度；内电极：该电极为测试极上的温度；平均温：该温度是内、外电极的两组温度的平均值。

介质损耗测试仪 面板说明图4-1图4-21、液晶触控显示屏2、开关机按钮3、手持终端2.4G天线插座4、USB接口5、充电器接口6、保修防伪标志7、锂电池仓8、高压盒电源指示灯9、高压测量接线柱10、高压接线柱11、高压盒电源开关和充电插座12、低压盒电源开关13、低压盒电源指示灯14、低压盒充电插座15、测试主机2.4G天线16、低压测量接线柱17、接地接线柱4.1、液晶触控显示屏安装位置：如图4—1—①。功 能：超大7寸800＊400彩色液晶显示搭配高精度工业级电容式触摸屏，中文显示每一步操作过程，用户只需在相应的地方轻轻触碰一下，即可自动完成整个测量过程。注 意：触控式液晶显示屏属于精密配件，应避免长时间阳光暴晒或重物挤压和利器划伤。4.2、开关机按钮安装位置：如图4—1—②。功 能：短按一下开机并亮红灯，长按3秒关机，停留在主界面5分钟不操作，仪器会自动关机。注 意：物理按键，请勿重力挤压。4.3、手持终端2.4G天线插座安装位置：如图4—1—③。功 能：手持终端与测试主机之间的无线通讯。注 意：必须使用2.4G天线，开机之前请检查天线是否插好拧紧。4.4、USB接口安装位置：如图4—1—④。功 能：U盘插入口，把仪器内部保存的所有测量数据自动导入U盘中并生成以时间为名称的TXT文件，文件在电脑上直接打开即可阅读。注 意：当U盘插入仪器USB接口并开始传输数据的时候，严禁中途拔出U盘，否则可能导致数据传输错误，严重的可能损毁U盘。4.5、充电器接口安装位置：如图4—1—⑤。功 能：充电器充电电压12.6V，充电电流3000mA，充电亮红灯，充满亮绿灯。注 意：必须使用原厂自带的充电器，充电接口严禁短路。4.6、保修防伪标志安装位置：如图3—1—⑥。功 能：保修防伪标志能有效防止他人私自拆机，很有可能损坏此精密仪器。注 意：出厂前保修防伪标志完整无损，撕毁保修防伪标志，仪器不予保修。4.7、锂电池仓安装位置：如图4—1—⑦。功 能：内置9节2600mAh优质锂电池，充电时间约3小时。注 意：在首次使用或长时间存放之后或电池电量低时，请使用配套充电器对电池至少充电3小时。4.8、高压盒电源指示灯安装位置：如图4—2—⑧。功 能：打开高压盒电源开关则指示灯一直闪烁。

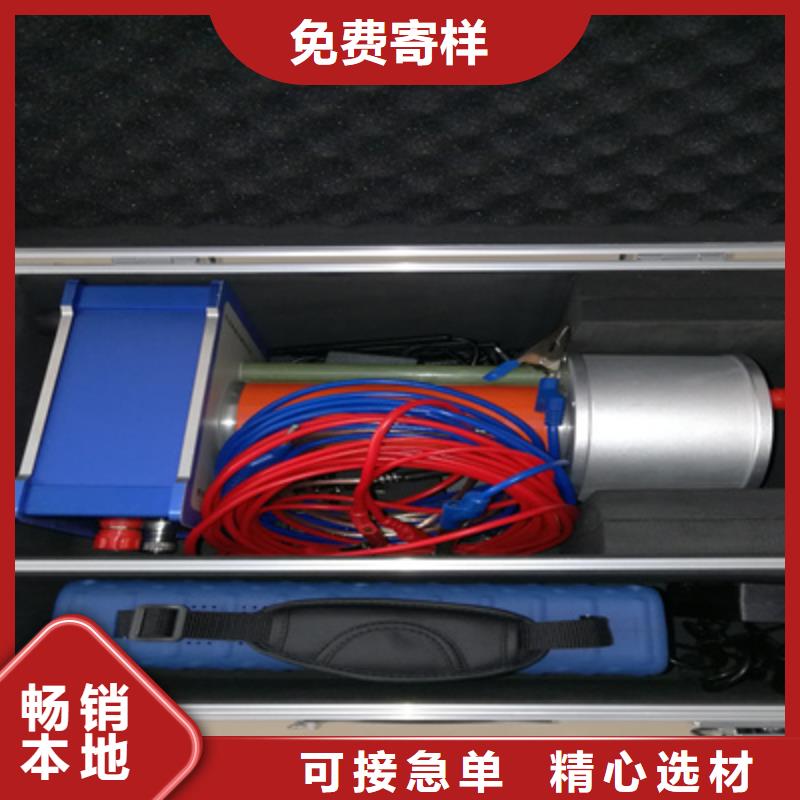

介质损耗测试仪常见设备的接线方法1．仪器引出端子说明：HV 仪器的测量引线高压端（带危险电压） 。CX 正接线时试品电流输入端。 仪器的接地端，使用时与大地可靠相接2.参考接线2.1正接线、内标准电容、内高压（常规正接线）：2.2反接线、内标准电容、内高压（常规反接线）2.3正接线、外标准电容、内高压：2.4反接线、外标准电容、内高压：2.5正接线、内标准电容、外高压：2.6反接线、内标准电容、外高压：2.7正接线、外标准电容、外高压（高电压介损）：2.8反接线、外标准电容、外高压：2.9 CVT自激法测量：CVT自激法可按下图接线。如果C1是单节电容，母线不能接地；如果C1是多节电容，母线可接地，C11和C12可用常规正反接线测量，C13和C2用自激法测量。CVT自激法测量中，仪器先测量C1，然后自动倒线测量C2，并自动校准分压影响。应注意，高压线应悬空不能接触地面，否则其对地附加介损会引起误差，可用细电缆连接高压插座与CVT试品并吊起。2.10 CVT变比测试仪器高压线的芯线红夹子接CVT的上端，母线拆地。CVT下端接地，低压线红黑夹子接二次绕组，注意:如果测试角度接近180度，应将红黑夹子颠倒。2.11三相同测做变压器套管试验仪器具有四通道输入。除了常规的正接线测试方式，还具有四通道同时测量的功能。四通道功能方的应用就是做变压器套管，当做变压器套管的介损试验时候，可以直接连上四根Cx线，一次测试把ABC三相和中性点套管的电容和介损做出来。省去了频繁换线拆装套管末屏的工作。当然我们也可以采用这个功能做其他正接线三相试品，接线方式与套管一样。
